客戶：南南鋁業股份有限公司
行業：新能源汽車
解決方案：康耐視DS1101 3D位移傳感器
挑戰：
? 人工抽檢方式導致檢測效率低，缺陷問題很難進行數據追溯
? 要求視覺產品不但視野大，而且精度要高
? 實現激光掃描產品的圖像精準拼接，測量數據難以獲取
效果：
? 實現檢測自動化，替代人工，效率得到極大提升
? 檢測精度達到了預期，滿足產品最大視野的要求
? 解決圖像拼接及測量難題，實現數據庫輕松定制
南南鋁業股份有限公司（簡稱南南鋁）是汽車、新能源及裝配式特種建筑鋁合金組件及材料的專業制造商。經歷“南南鋁三次轉型升級”，已形成鋁合金材料、鋁精加工、鋁應用和研發的完整產業鏈，為汽車、電器、特種建筑等領域提供鋁合金零組件、材料及工程的專業服務。南南鋁擁有先進的汽車鋁合金零組件智能制造生產線及種類齊全的鋁合金連接工藝和設備，擁有鋁合金材料及精深加工的熔體凈化、材料熱處理、鋁合金表面處理加 工和涂裝、鋁合金白車身加工固裝和鋁合金再生等專利技術和專利設備。
目前，汽車行業的材料輕量化已經成為一種趨勢。在不影響車身強度的情況下，采用高強度鋁合金，通過激光焊接+榫卯結構設計，可形成一體化、輕量化的車身結構，有助于降低車身自重。南南鋁擁有先進的汽車鋁合金零組件智能制造生產線及種類齊全的鋁合金連接工藝和設備，一直加快推進新能源汽車輕量化技術應用與產品研發。擁有行業領先的汽車輕量化、鋁合金材料和智能制造的專家顧問團隊，并與多家行業知名科研院所和企業緊密合作、建設開放研發平臺，以領先的智能制造技術研發更先進的生產線，并努力推進“全鋁輕量化車身機加產線項目”和“全鋁輕量化車身焊接線項目”，將新型材料更大效率的轉化為產能，實現多方互贏。
全鋁輕量化車身制造中的PACK板檢測難題
總所周知，鋁合金工件在加工過程中避免不了發生變形的問題。因此，對全鋁車身機件的外形檢測尤為重要，這事關汽車質量安全水平。在南南鋁的全鋁輕量化車身自動化生產線中，PACK板和模組焊接是關鍵環節，其質量檢測工作更是重中之重。
過去，該工序主要采用人工抽檢的方式來進行質量檢測，效率低，而且缺陷問題很難進行數據追溯，不利于質檢體系的自動化建設。因此，南南鋁準備用先進視覺技術實現自動化檢測。
但是，由于PACK板和模組焊接的工藝特殊性，要實現視覺檢測應用必須要解決幾個技術挑戰。如：視覺產品不但視野大，而且精度要高；實現激光掃描產品的圖像拼接；定位校準板如何正確選型；降低拼接圖片腳本處理的難度等問題。
經過調研，南南鋁的技術工程師發現，在視覺檢測行業有眾多的公司在分享整個市場。他們?cè)诒容^很多視覺品牌提供的解決方案后，但是結果不盡如意。
“我們對精度要求比較高，比如定位銷孔成型尺寸以及相對位置精度為±0.1mm，水嘴的成型尺寸精度要求為±0.5mm，螺紋孔的相對位置要求為±0.2mm，焊接成型從尺寸為±2mm，平面度精度要求為±1.5mm?！蹦夏箱X的技術工程師表示，“另外，PACK產品的尺寸都比較大，產品最大視野達到了2500*1400*130mm，所以視野小的視覺產品達不到我們的要求，而視野大的視覺產品精度卻不行?！?
面對這一棘手的問題，南南鋁的系統集成商建議采用康耐視的視覺解決方案，來解決PACK板的檢測挑戰。于是，南南鋁就邀請康耐視的工程師來現場進行溝通交流和產品演示。
面對南南鋁的檢測要求，并綜合考慮現場工況，康耐視推薦了強大的三維機器視覺工具DS1101 3D位移傳感器。
康耐視DS1101 3D位移傳感器贏得信任
根據生產線的工藝要求和檢測痛點，康耐視向南南鋁提供了具體的檢測解決方案和實現形式。首先將DS1101安裝在2軸翻轉機構上，以保證DS1101在翻轉時線纜不會干擾設備的正常運行；然后整體搭載在1個3軸模組上面；3軸模組運行帶動DS1101，完成產品的外形尺寸正面掃描；2軸翻轉機構翻轉DS1101，檢測左右2個端面的厚度和加工成型尺寸，并同時檢測出產品的平面度。
在設備測試時，南南鋁的工程師驚訝地發現，在DS1101的高效運行下，不但精度達到了預期，滿足了產品最大視野的要求，而且其他各項檢測指標都相當出色。如檢測速度大于80mm/s，檢測寬度大于70mm，檢測深度大于130mm。

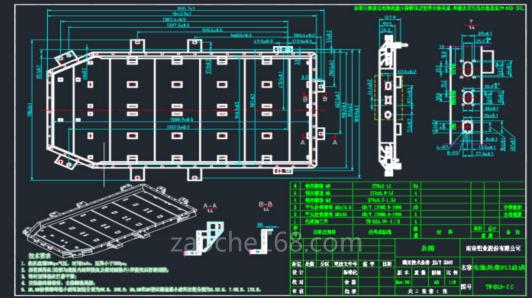

產品測量圖片
而且，更讓南南鋁的工程師滿意的是，DS1101一次掃描之后可以同時得出所有已掃描到的特征尺寸，包括銷孔的外形尺寸、銷孔的相對位置尺寸、臺階相對底面的高度尺寸、螺紋孔的相對位置尺寸和平面度尺寸等等。其輸出圖像可以拼接成產品的尺寸，并保證拼接精度符合圖紙精度要求。

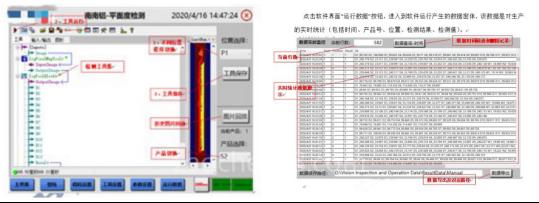

軟件程序圖片
“我們可以通過8塊校準板標定拼接圖片，并計算出成千上百個相對關系的產品對位尺寸，這極大提高了工作效率。”南南鋁的工程師高興地說，“康耐視提供的方案可以通過激光掃描測量出成千上萬的數據，再通過軟件算法和圖像拼接，成功解決我們棘手難題！”
DS1101在測試中的強大表現贏得了南南鋁的信任，“康耐視的產品及軟件算法很符合我們的要求，比較智能，簡單容易操作，并且還能在底層軟件基礎上開發出企業需要的數據庫，還可以根據要求定制界面。”南南鋁的生產負責人表示，“所以當看到康耐視的方案和測試結果后，我們就毫不猶豫選擇了康耐視的3D位移傳感器。”
實現檢測自動化和智能化
目前，在康耐視先進視覺技術的幫助下，不但PACK板變形檢測問題得到解決，南南鋁的產線檢測效率得到大大提高，而且成功實現了數據追溯，完善了車間現場的質檢規范。

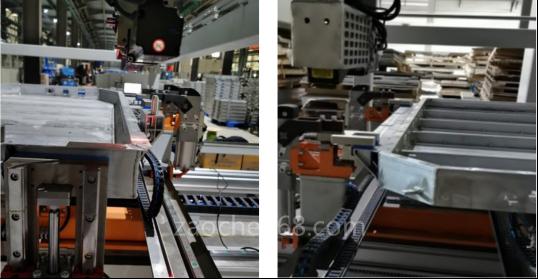

現場圖片
“該工序本來需要4位質量操作工進行質量監控，每天兩班一共需要8個人質檢和復檢，有了康耐視的視覺系統不但節約了人工成本，提高了檢測自動化水平，而且檢測的數據更精準正確，能夠發現更多的不良問題，再也沒有返工的情況發生。”南南鋁的技術負責人表示，“目前產品合格率基本上在99.4%以上，而且效率比人工更快，之前一天人工只能檢測幾十個產品并且是抽檢，現在換成視覺產品后改成全檢，效率當然是高效提升了。”
“康耐視的視覺技術讓我們的工廠更加自動化和智能化，現在汽車行業的客戶來廠里參觀考察時，對南南鋁的產品質量相當認可，讓公司得到了更多的訂單?！蹦夏箱X的設備負責人最后評價說，“該視覺系統的成功應用，讓企業只需半年不到的時間就能收回投資成本，等我們后續項目再建設的時候，一定會指定使用康耐視的產品，因?yàn)樗屛覀兏判?、更省心！?
也正是因?yàn)橛辛酥T如南南鋁這樣一個又一個復雜項目的經驗與技術積累，康耐視才能始終保持視覺行業領導者的地位，并在全鋁汽車輕量化的發展中提供重要的技術支持，為汽車工業的進步貢獻自己的智慧和力量。
