解讀 | 智能制造能力成熟度模型——網絡

　　網絡，以一組通用或?qū)Ｓ脜f(xié)議相連，形成邏輯上單一且能互聯的數據交互通道，在這個網絡中有交換機、路由器等網絡設備、各種不同的連接鏈路、種類繁多的服務器和數不盡的計算機和終端。只要處于這個網絡之中，信息就能瞬間發送到指定的計算機、終端或設備。網絡是資源能力要素的第二個能力子域。

　　在企業網絡中，除了用于日常運營管理的辦公網，還有用于生產的工業控制網絡和生產網絡，能力成熟度模型要求主要圍繞這三個方面進行描述，如表1所示。

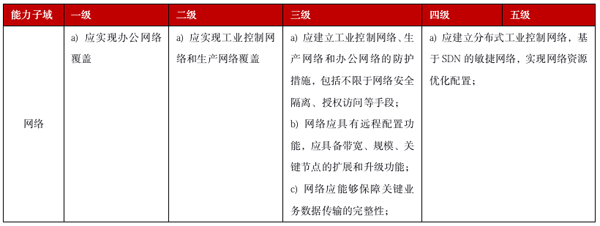

　　表1 網絡能力成熟度要求

　　前面在解讀信息安全能力子域時，已有部分內容涉及網絡邊界防護問題，主要是主機安全延伸出來的網絡防護需求，在這里會進一步將網絡能力進行細化，不僅反向延伸討論安全，還會探討企業網絡的構建和配置方式。

　　表2是根據網絡能力子域成熟度描述，結合企業實際的網絡應用需求梳理的網絡子域關鍵活動特征，通過對照這個特征，我們能整體評估企業網絡應用水平。

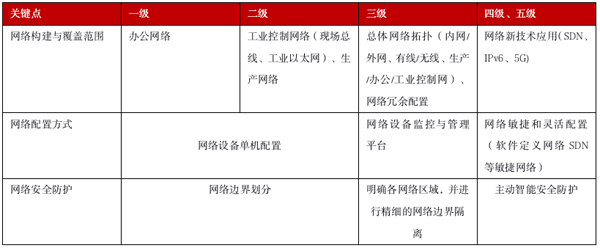

　　表2 網絡子域關鍵活動特征

　　對于一級，要求企業建立辦公網。經過多年的信息化發展，目前絕大部分企業基本都有建立了辦公網絡，像ERP、OA、CRM等需要的都已經部署了。企業辦公網絡是內網，與互聯網相連，對可靠性網絡安全需求不高，網絡構建也不復雜，通過網絡設備進行單機配置就可滿足基本要求。比如通過訪問控制列表進行配置轉發過濾包，以及通過防火墻就能實現基本的網絡安全要求。

　　對于二級，除了要求企業建立辦公網絡，還需要實現工業控制網絡、生產網絡的全覆蓋。由于三種網絡在技術體系和性能要求等方面存在較大差異，要實現安全互訪，需要對辦公網絡與工業控制網絡、生產網絡之間進行邊界隔離。在智能制造能力成熟度診斷評估中需要梳理清楚企業是如何實現網絡之間隔離的，是通過訪問控制列表，還是采用VLAN技術或者是其他的技術手段。通過分析隔離技術的安全性能力給出不同的標準打分。

　　對于三級，對網絡要求進一步提升。一是要求企業建立工業控制網絡、生產網絡和辦公網絡的防護措施，包括不限于網絡安全隔離、授權訪問等手段;二是網絡應具有遠程配置功能，應具備帶寬、規模、關鍵節點的擴展和升級功能;三是網絡應能夠保障關鍵業務數據傳輸?shù)耐暾?。要求明確各網絡區域，并進行精細的網絡邊界劃分，借助于安全防護設備、軟件等防護手段，保障網絡之間的數據傳輸安全。

　　通常說，大型制造企業工廠和分子機構較多，為便于集團統一管控，網絡通常采用三層架構——接入層、匯聚層和核心層。核心層用于網絡的高速交換主干;匯聚層著重于提供基于策略的連接，位于接入層和核心層之間;接入層則負責將包括電腦、AP等在內的工作站接入到網絡，這樣的設計能夠?qū)?fù)雜的網絡進行簡化管理。

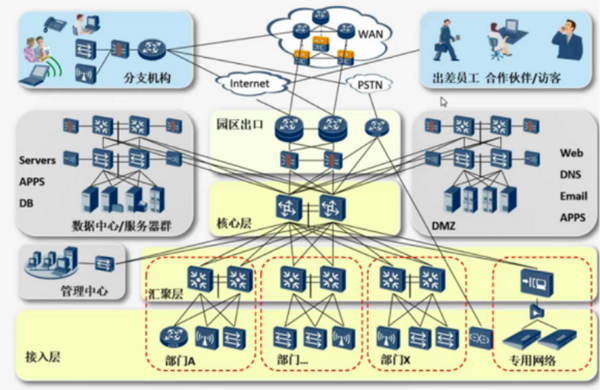

　　上圖是比較典型的三層網絡架構。企業各部門之間有非常清晰的網絡邊界劃分，接入層為用戶提供了在本地網段訪問應用系統的能力，解決相鄰用戶之間的互訪需求。匯聚層用來連接核心層和接入層，處于中間位置，它的上行是核心交換機，下行是接入層交換，具有實施策略、安全、工作組接入、源地址或目的地址過濾等多種功能，它是實現策略的地方。在內網和外網以及生產、辦公和工業控制網之間，通過防火墻、網閘、IPS以及DMZ做邊界防護和隔離。在接入層到匯聚層以及匯聚層到核心層，保障網絡冗余與防篡改。管理中心接入核心層交換機，實現對網絡設備的遠程配置、設備監控與管理。

　　三級要求企業不僅要有全面的網絡覆蓋、較為清晰的網絡層次結構和邊界劃分，且網絡之間的隔離、訪問和防護手段比較全面，具備遠程配置和管理功能，能保證網絡數據傳輸?shù)耐暾浴?/FONT>
