客戶：沈陽中外運物流有限公司
行業：汽車零部件
解決方案：康耐視In-Sight 9912視覺系統
挑戰：
大景深、大視野，識別難度高
識別物很小
識別物顏色種類繁多
效果：
能夠檢測出點是否破損
能夠區分出點的顏色種類
良品率提升20%
沈陽中外運物流有限公司（簡稱中外運）隸屬于中國外運長航集團。公司注冊資金2.06億元，總投資規模6.3億元，占地面積29萬余平方米。有17萬平方米的高位立體鋼結構現代化的標準庫房和2萬平方米的集裝箱堆場和200延長米鐵路專用線一條。公司配備先進的進口集裝箱正面吊及叉車24臺，配送專用卡車18輛。作為綜合物流服務供應商，致力于為客戶提供供應鏈管理解決方案，通過提高方案設計能力和執行能力，幫助客戶提高供應鏈運營效率，降低物流成本，使客戶專注于核心競爭力的建設和發展，成為中國東北地區領先的物流服務供應商。品牌的壓縮機技術及動力技術業務的產品。
輪胎外側彩色圓點的檢測挑戰
每條輪胎外側都有一些彩色圓點，用來表示輪胎縱向振動位置。它們主要給汽車修理人員用來作為裝配的標記，方便配重，找到動平衡。而在輪胎的運輸過程中，受各種因素影響，輪胎上的彩色圓點可能存在磨損、缺失等瑕疵。如果這些缺陷不能識別出來，勢必會影響輪胎最終用戶的使用，給輪胎品牌帶來不利的影響。
最近，一家品牌輪胎公司希望中外運在物流過程中，能夠?qū)喬ド系牟噬珗A點進行區分識別和瑕疵檢測。中外運在接到客戶的需求后，并認真研究了相關實現方案。他們發現，如果采用傳統的人工檢查方法， 耗時而且不可靠。在瑕疵判別上存在個體與個體間的差異，并且有檢查員視力疲勞等因素，微小瑕疵并不能高效地被識別。
“由于識別物很小，且顏色種類繁多，人工檢測精準性低，會增加昂貴的返工成本?！敝型膺\的信息工程師表示，“中外運一直致力于為客戶的需求提供可靠解決方案。我們了解到目前的視覺技術有可能解決此類問題，因此公司決定采用先進的視覺設備來滿足客戶的檢測需要?！?/FONT>

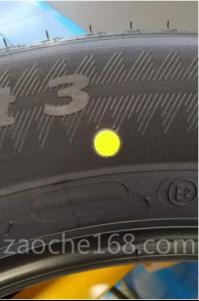

圖1 輪胎上的點
康耐視In-Sight 9912視覺系統實現大視野和大景深下的識別難題
為了解決這個問題，中外運咨詢了之前合作過包括康耐視在內的數家讀碼器設備供應商，希望他們能幫助公司解決這個問題。但是由于該項目的難點在于大視野以及大景深，而且輪胎大小尺寸都不一樣，所以需要視覺設備能同時滿足不同型號的輪胎。
“在綜合比較之后，我們發現在這些視覺供應商中，唯獨康耐視的In-Sight 9912視覺系統可以滿足要求。”中外運的信息工程師指出，“我們經過了幾輪討論后，最終選定了康耐視的解決方案。因為它是專門為了大視野和大景深制定的產品，分辨率高達1200萬，使我們對解決技術問題有了很大的信心?！?/FONT>
“首先通過PatMax?工具進行定位，然后再利用PatMax工具來檢測圖案是否有破損?！敝型膺\的信息工程師闡述了In-Sight 9912視覺系統的運作流程，“接著用ExtractColorLib工具訓練顏色庫，將多種顏色添加到顏色庫中，最后用ExtractColor工具就可以檢測出顏色的種類?！?

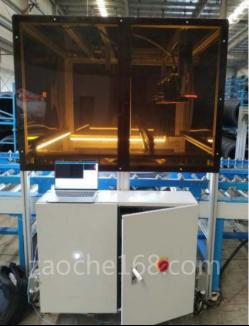

在安排的現場測試中，In-Sight 9912視覺系統輕松完成了輪胎外側彩色圓點的缺陷檢測，各項指標都達到預期。In-Sight 9912視覺系統的出色表現打消了中外運的疑慮，最終他們確定選用了In-Sight 9912視覺系統。

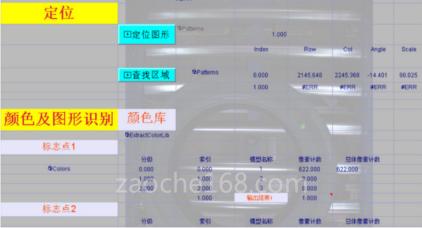

圖2檢測程序

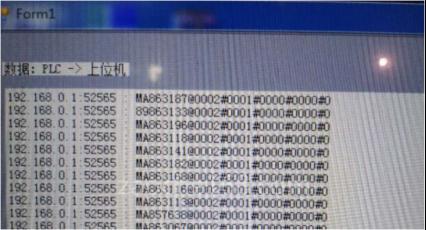

圖3檢測結果與上位機通訊界面
良品率提升了20%
目前，In-Sight 9912視覺系統在中外運的檢測工位上運行穩定， 大大增加了生產效率，良品率提升了20%。卓越的識別性能獲得了中外運及其輪胎客戶的一致好評。
“In-Sight 9912視覺系統很好地解決了輪胎外側彩色圓點的瑕疵識別問題，并且存儲了大量的圖片保證我們有充分的證據，向客戶證明輪胎外側彩色圓點存在缺陷?！敝型膺\的信息工程師評價說，“In-Sight 9912視覺系統的成功部署也讓中外運擁有了檢測能力，使公 司的技術實力增進了一大步，并在本行業上處于領先的地位?！?
據他介紹，In-Sight 9912視覺系統是一款高分辨率且耐用的獨立視覺系統。憑借采集和處理高細節圖像的能力，即使安裝距離較遠，In-Sight 9912視覺系統也能在大范圍內提供高精度的定位、測量和檢測。
“我們原本對視覺技術不是很看好，但是本項目的順利實施，讓我們確立了對視覺系統的信任，并對康耐視品牌有了更深入的了解?！敝型膺\的信息工程師最后總結說，“在合作過程中，我們的工程師們與康耐視技術團隊相處的非常融洽。公司的輪胎客戶也對康耐視的產品和服務贊賞有加。如果未來我們部署視覺相關的項目，公司肯定會第一時間考慮康耐視，我們也很期待下一次的合作！”
