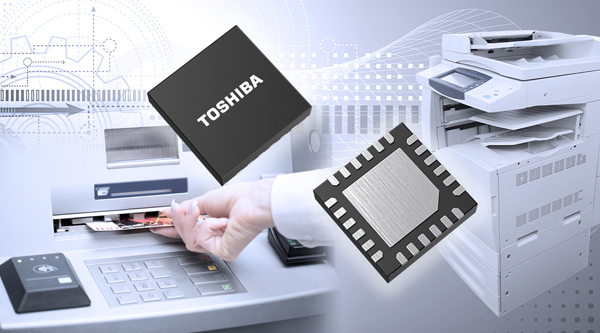

8月25日，東芝電子元件及存儲裝置株式會社(“東芝”)宣布，推出其步進電機驅動IC產品線的新成員“TB67S549FTG”。這是一款采用小型封裝的步進電機驅動IC，內置恒流控制功能，無需借助外部電路元件。新款驅動IC有助于節省電路板空間，適用于辦公自動化和金融設備等工業設備。該產品于今日開始出貨。
TB67S549FTG的輸出功率晶體管采用東芝的DMOS FET[1]，絕對最大額定電機輸出電壓為40V，絕對最大額定電機輸出電流為1.5A[2]。該產品采用QFN24封裝，與采用QFN32封裝的東芝現行產品TB67S539FTG相比，貼裝面積縮小了36%左右。這有助于節省電路板空間。
此外，這款新驅動內置恒流電機控制所需的電流檢測部件，電荷泵電路無需外部電容器。這樣將減少外部電路元件，進而節省電路板空間。
TB67S549FTG支持4.5V至33V的電機供電電壓，睡眠模式下電流消耗為1μA，可廣泛應用于12V/24V供電應用。
東芝將繼續開發適用于多類應用的產品，提供有助于簡化用戶設計、節約電路板面積并降低總成本的整體解決方案。
? 應用：
- 打印機
- 多功能打印機(MFP)
- 自動取款機(ATM)
- 外幣兌換機
- 監控?cái)z像頭
- 投影儀
? 特性：
- 小型QFN24封裝：4.0mm×4.0mm(典型值)
- 恒流電機控制無需外部電流檢測電阻。
- 電荷泵電路無需外接電容。
- 低功耗：睡眠模式IM1=1μA(最大值)

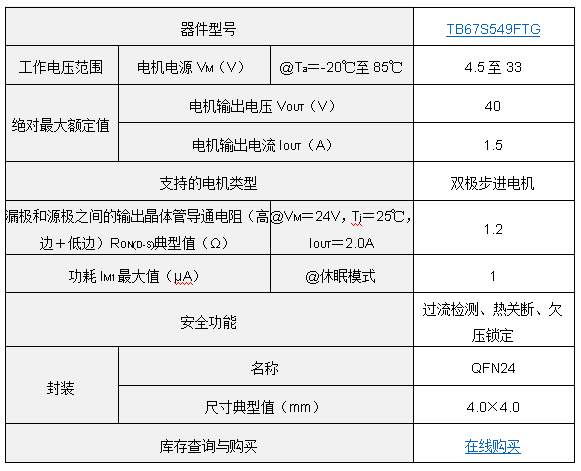

? 主要規格：
注：
[1] 雙擴散型MOSFET
[2] 驅動電機的實際電流受環境溫度、供電電壓和其他工作條件制約。
（轉載）
