2022年11月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)IMD112T芯片的吊扇方案。

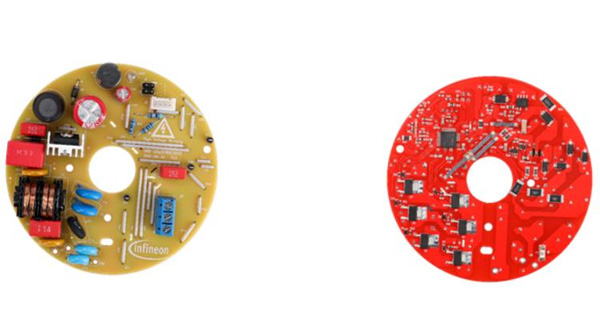

圖示1-大聯大品佳基于Infineon iMotion產品的吊扇方案的展示板圖
在空調如此普及的今天，吊扇依舊受到眾多消費者的青睞。特別是在大型工廠車間環境中，吊扇憑借著更節能、環保以及有利于促進空氣流通的優勢應用更為廣泛。并且隨著人們的需求不斷變化，吊扇的功能也呈現多樣化的發展趨勢。在此趨勢下，吊扇電機作為整個產品的核心，也需要具備更高的效率以及安全性。由大聯大品佳基于Infineon產品推出的吊扇方案采用了Infineon旗下先進的功率器件和電機控制技術，可幫助用戶加速產品設計。
圖示2-大聯大品佳基于Infineon iMotion產品的吊扇方案的場景應用圖
本方案是一套完整的參考設計，包括一塊主板和一塊帶IrDa傳感器的子卡以及一個匹配的遙控盒。主板的核心為IMD112T iMOTION?電機控制智能驅動器，該驅動器集成了電機控制器、高壓三相柵極驅動器和電壓調節器。并且系統利用經過現場認證的運動控制引擎(MCE)提供現成的PFC和電機控制器，因此解決了吊扇電機控制算法開發過程中的軟件編碼，減少了設計時間。

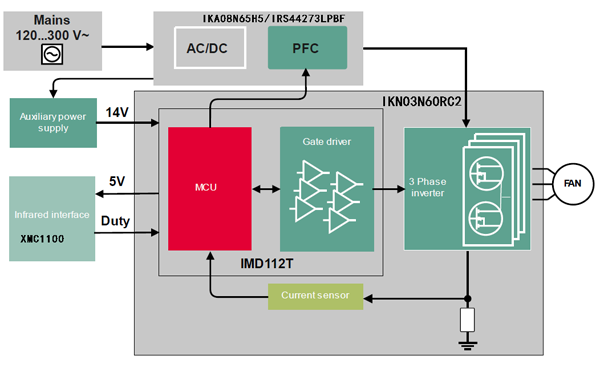

圖示3-大聯大品佳基于Infineon iMotion產品的吊扇方案的方塊圖
此外，方案中還包括了PFC電路，其在功率器件的選型上，采用8A 650V TRENCHSTOP?5 H5 IGBT IKA08N65H5、IRS44273L柵極驅動器、逆變器采用3A 600V逆導型IGBT IKN03N60RC2。得益于這些器件，本方案能夠以極低的系統和開發成本為任何吊扇系統提供參考。
核心技術優勢：
● 吊扇市場是分散的，而且成本敏感，設計成本有優勢，集成度高;
● 設計是根據印度市場的標準法規進行測試;
● 適用于研發知識有限的設計團隊;
● 該設計是交鑰匙工程，不需要電機控制算法，是快速上市關鍵;
● 該設計采用具有成本效益的單層PCB設計，具有可復制的緊湊性和高性價比;
● 易于評估整個系統，包括紅外線遙控;
● 現成的電機控制算法(包括PFC)適用于高效永磁同步電機(PMSM)。
方案規格：
● 輸入電壓范圍120~300Vrms;
● 最大輸入功率35W;
● PFC系數≥0.9和iTHD≤10%@230Vrms;
● 板載PFC級(高達60kHz);
● 符合IEC61000-4-5 4kV浪涌標準;
● 符合EN55032 B類EMI標準;
● 板載過流保護和輔助電源。
（大聯大）
