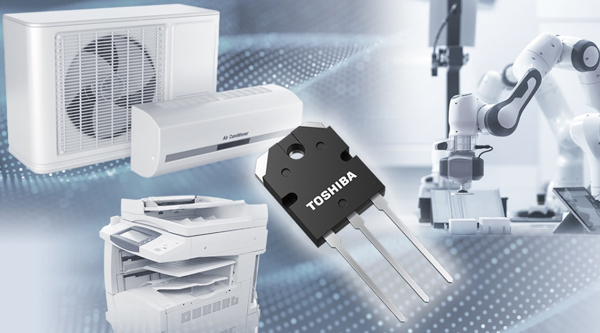

中國上海，2023年3月9日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布推出一款用于空調和工業設備大型電源的功率因數校正(PFC)電路[1]的650V分立IGBT---“GT30J65MRB”。該產品于今日開始支持批量出貨。
功率半導體器件經過業界驗證，對于節能工作意義重大，其中包括助力實現碳中和目標。由于在高功率的工業設備和家用電器中，例如變頻器在空調中的應用越來越普遍，以及工業設備的大型電源需要降低功耗，因此對高效率開關器件的需求也在增長。這催生了對于PFC電路中低損耗開關器件和更高開關頻率的需求。
東芝在其新款IGBT中引入了最新的工藝。優化的溝槽結構確保了行業領先[2]的0.35mJ(典型值)[3]的低開關損耗(關斷損耗)，與東芝當前產品GT50JR22相比降低了大約42%[4]。此外，新款IGBT還包含一個內置的二極管，其正向電壓為1.2V(典型值)[5]，比GT50JR22降低了大約43%[5]。這些改進有助于顯著提高設備效率。
對于使用東芝當前產品GT50JR22的空調PFC電路，其工作頻率低于40kHz[6]。而GT30J65MRB是東芝首款用于60kHz[6]以下PFC的IGBT，其可通過降低開關損耗(關斷損耗)來確保更高的工作頻率。
東芝將繼續擴大產品線，以充分適應市場趨勢，并不斷提高設備效率。

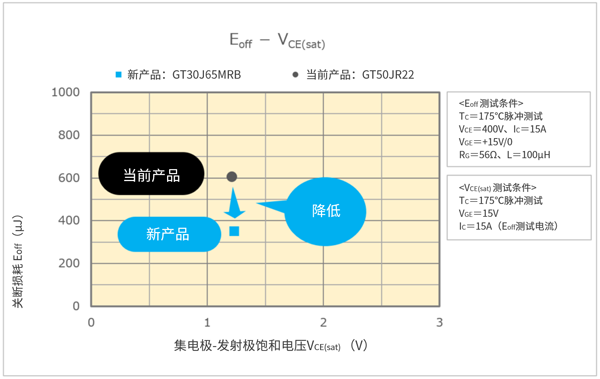

圖1 關斷損耗Eoff
圖2 效率與殼溫
? 應用：
- 家用電器(空調等)
- 工業設備(工廠自動化設備、多功能打印機等)
? 特性：
- 行業領先[2]的低開關損耗(關斷損耗)：由最新工藝實現的Eoff=0.35mJ[3](典型值)
- 采用反向導通(RC)結構的內置續流二極管(FWD)
- 快速開關時間(下降時間)：tf=40ns(典型值)(TC=25℃、IC=15A、RG=56Ω)
- 低二極管正向電壓：VF=1.2V(典型值)(TC=25℃、IF=15A、VGE=0V)
? 主要規格：
(除非另有說明，Ta=25℃)
注：
[1] 功率因數校正(PFC)電路：該電路可減小電壓和電流之間的相位差，使功率因數接近于1，以抑制開關電源中產生的諧波分量。
[2] 根據東芝截至2023年3月的調研。
[3] 測試條件：電感負載、VCE=400V、IC=15A、VGE=15V、RG=56Ω、TC=175℃
[4] 截至2023年3月，東芝測量值(測試條件：VCC=400V、IC=15A、VGG=+15V/0、RG=56Ω、TC=175℃)。
[5] 測試條件：IF=15A、VGE=0V、TC=25℃
[6] 截至2023年3月，由東芝使用其PFC評估板測試得到的測量值。
（東芝）
