2023年7月4日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于雅特力(Artery)AT32F413芯片的高壓直流無刷電機驅動方案。

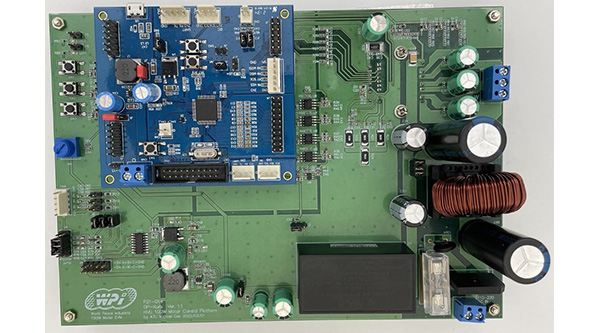

圖示1-大聯大世平基于Artery產品的高壓直流無刷電機驅動方案的展示板圖
電機是一切電子設備運轉的核心，其性能的高低常常影響著電子設備的運行質量和使用壽命。傳統的有刷電機能耗較高且磁刷易產生火花，會嚴重影響運行安全。因此隨著電機技術不斷創新，各種節能應用逐漸選擇采用具有更高能效、更長壽命且電機驅動可通過軟件進行微調的直流無刷電機代替?zhèn)鹘y(tǒng)電機使用?；诖吮尘埃舐?lián)大世平推出基于雅特力AT32F413芯片的高壓直流無刷電機驅動方案。
圖示2-大聯大世平基于Artery產品的高壓直流無刷電機驅動方案的場景應用圖
雅特力(Artery)于2016年成立，是一家致力于推動32位微控制器創新的芯片(MCU)設計公司，擁有領先的高端芯片研發技術、完整的硅智財庫及專業靈活的整合經驗。公司堅持自研開發理念，專注于Arm? Cortex?-M4/M0+的32位微控制器研發與創新，可持續為業界提供高效能、高可靠性且具有競爭力的產品。
本方案核心采用的AT32F413便是雅特力旗下的一顆搭載Arm? Cortex?-M4內核的高性能32位MCU，其最高主頻可達200MHz。芯片內置單精準浮點運算單元(FPU)及數字信號處理器(DSP)，搭配豐富的外設及靈活的時鐘控制機制，能滿足多種領域應用。不僅如此，AT32F413還具有完善的內存設計，最高可支持256KB閃存(Flash)和64KB隨機存取存儲器(SRAM)，并且其閃存器執行零等待的優異表現，超越業界同級芯片水平。此外，該MCU具備豐富的外設及通信資源，可以讓使用者在設計電機相關應用時整合周邊開關和通信控制。

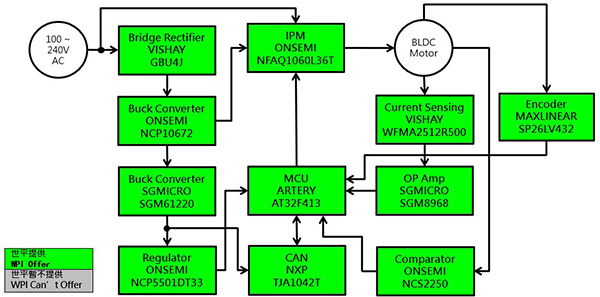

圖示3-大聯大世平基于Artery產品的高壓直流無刷電機驅動方案的方塊圖
除了核心的AT32F413 MCU，本方案還采用了威世科技(Vishay)旗下橋式整流器、電流傳感器，安森美的降壓轉換器、穩壓器、比較器、IPM模塊，圣邦微電子(SGMICRO)的降壓轉換器、運算放大器，恩智浦(NXP)的CAN，邁凌(MaxLinear)的編碼器等產品。借助這些產品，方案實現了AC輸入100~240V/100W的電機驅動，可應用于各類小型功率的家庭電器。并且得益于AT32F413RBT7，方案在開發板上也預留了各項電機控制回授信號接收口和通信口，同時獨立了各電源區塊，可供用戶在開發的過程中更容易、更多元的使用。
核心技術優勢：
● 32位Arm Cortex-M4，最高主頻200MHz;
● 內置單精確度浮點運算單元(FPU)，支持DSP指令集;
● 一組2MHz采樣速率12位A/D轉換器(15通道);
● 支持多種通信界面，I2C、USART、UART、SPI、I2S、CAN、Crystal-less USB2.0;
● 工業級工作溫度：-40~+105℃。
方案規格：
● 輸入電壓：100 ~ 240VAC;
● 額定輸出功率：100W;
● 額定輸出電流：0.8A;
● 回授方式：Sensorless/Hall Sensor/Encoder。
（大聯大世平）
