信息化是現代制造業的非常重要的趨勢。我們?cè)诩蓹C(jī)器人的時候，總希望盡可能多的采集機器人信息，以還原機器人的原貌，從而對機器人進行分析，做出接下來的決策。FANUC為各位提供了PC操作機器人的軟件接口—PC Developer’s Kits(以下簡稱PCDK)。
PCDK是使PC和FANUC機器人系統高效通訊的功能強大的軟件工具，既可用于開發又可用于運行環境。它在Windows系統中快速運行，并且可以滿足絕大部分需求。PCDK包含幾種PC與機器人控制器的接口：FTP、ECBR，Robot Server等。其中FTP、ECBR用于機器人文件的維護，而Robot Server用于讀寫變量、讀寫IO、與用戶程序協調合作，監控報警、控制流程、修改位置。我們使用Robot Server來讀寫機器人IO。
通過PCDK讀寫FANUC機器人IO，采用的是面向?qū)ο蟮木幊谭椒?。PCDK內的Robot Server組件提供對象類FRCRobot(FRC表示Fanuc Robotics Class，是Robot Server內所有對象類名稱的前綴)。編程者可以通過實例化該類的對象(以下稱為gobjRobot對象)來連接機器人并通過該對象的屬性和方法來獲取機器人信息以及控制機器人。創建objRobot對象后，可以獲取該對象的一個屬性“s”的引用，該屬性是我們完成機器人IO信息讀寫的關鍵所在。具體步驟如下：
1)確保PC與機器人控制器之間的以太網物理連接。
2)創建及共享一個“FRCRobot”的引用：
Set gobjRobot= New FRCRobot
3)調用 “t”方法來建立PC與機器人的連接：
t ”robotname”
4)通過 “nect”事件來處理不連接的狀態。
5)通過“s”讀寫IO。以給DO(1)賦值取反為例：
Dim objDigOut1 As FRCDigitalIOSignal
Set objDigOut1=(frDOutType).Signals(1)
= Not

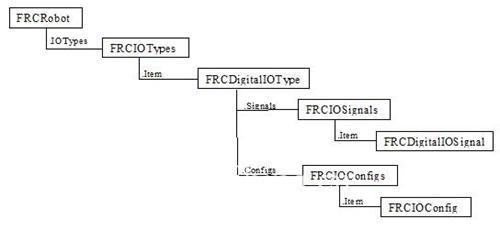

圖中FRCRobot是“RobotServer”組件中唯一可被外部創建的對象類。任何需要和機器人控制器交互信息的應用，都需要通過這個類來獲得引用。FRCIOTypes和FRCIOSignals均為對象集合，前者包含了機器人控制器中所有已設置的I/O類型，譬如AI、AO或DI、DO等類型，后者則包含了屬于某一特定I/O類型的所有I/O信號，例如所有屬于DI類型的I/O信號。值得注意的是s屬性即一個FRCIOTypes類對象。

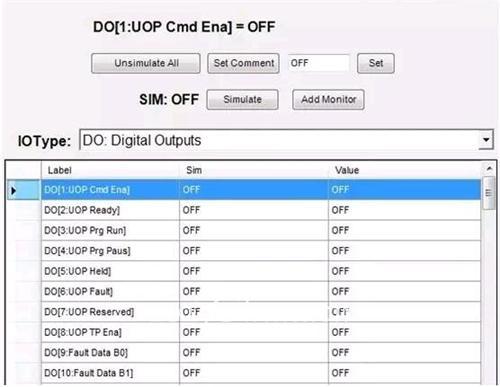

發那科噴涂應用的上位機軟件PaintWorks4是一套功能完備的機器人和涂裝工藝設備管理軟件，它正是采用PCDK來采集機器人數據，控制機器人部分功能。以下是其中一個子程序RobotI/O，其作用就是對機器人IO進行操作，這個功能正是采用了上述的方法。
讀寫機器人IO是PCDK提供的功能中的比較基礎的一項。PaintWorks4軟件，除了IO讀寫功能以外，還具有可以讀寫機器人的變量，修改工藝參數，操作機器人文件等功能。
總之，PCDK可以在編寫PC讀寫控制機器人的上位機程序時，給編程者提供了很大的便利。
