客戶：重慶延鋒安道拓鋒奧汽車部件系統有限公司
行業：汽車零部件
解決方案：康耐視In-Sight 7802視覺系統
挑戰：
人工緊固螺絲質量穩定性差，影響生產效率，耗費人力成本
工裝存在一定的偏差，不能自動適用不同的型號
機器人必須實現精確定位，且精度控制在1mm以內
效果：
杜絕了人工擰緊出現的質量問題
只需一套系統，就能兼顧2個流水線的座椅操作
視覺系統引導機器人精準定位，實現螺絲緊固自動化
重慶延鋒安道拓鋒奧汽車部件系統有限公司（簡稱延鋒安道拓）是中國汽車座椅行業的領軍企業。分布在全國的1萬6千余名員工為客戶不斷打造涵蓋整椅、金屬骨架及機械裝置、發泡、面套和頭枕在內的創新座椅系統，同時還提供靈活、經濟高效的頂飾解決方案。
視覺引導面臨識別精度挑戰
作為汽車座椅生產的重要一環，擰緊座椅上的螺絲是一項極其重要的工作。螺絲的擰緊質量直接影響到汽車座椅的安全性和可靠性，事關汽車駕駛員的生命安全。
傳統的螺絲緊固方法采用人工的方式。但是采用人工擰緊無法保證全過程的防錯，有可能發生少打、漏打及擰緊扭矩錯誤的現象，且螺絲擰緊的質量隨作業員的工作狀態波動起伏，產品質量穩定性差，有可能導致質量缺陷，導致客戶投訴。
“而且產線作業員長時間保持相同的工作姿勢，受到擰緊槍的自重和反作用力的影響，會對身體造成傷害，生產效率也會受到影響?！毖愉h安道拓的生產主管指出，“另外，人工擰緊工作在大多數生產過程中，都處于一個高負荷的工藝環節，會耗費大量人工成本”
為替代人工高負荷勞動、提升產品質量控制和生產效率，延鋒安道拓決定采用視覺技術引導配置擰緊機的機器人，實現汽車座椅螺絲的自動擰緊。
但是，在項目實施中遇到了嚴峻的技術難題。“現場情況是1個機器人供應2條生產線，交替生產兩種產品A和B，每種產品都有正副座，相當于機器視覺要自動識別4種產品。而且機器人必須要實現精確定位，且精度控制在1mm以內?！鄙a(chǎn)主管介紹說，“如果識別精度問題不解決，機器人就無法給汽車座椅擰螺絲，這個項目就要面臨失敗的風險?！?/FONT>
識別精準的In-Sight 7802視覺系統
為了推進項目實施，就需要找到技術實力強大的供應商來解決棘手難題。但是，選擇怎樣的合作伙伴，延鋒安道拓有自己的考量。
“產品的可靠性和穩定性是我們考察供應商的首要條件。因為產線一天的產量大概在八百件左右，由兩班工人完成，產品節拍比較緊?！鄙a(chǎn)主管表示，“如果宕機時間過長，就會影響交貨時間，從而打亂生產計劃。因此，我們是在考慮可靠性和穩定性的基礎上，再考慮性價比。”
延鋒安道拓同時考察了包括康耐視公司在內的多家視覺供應商。在比較中，發現康耐視不但產品可靠穩定，也有良好的技術服務團隊支持。
“康耐視是全球機器領域領先的方案提供商，而且我們公司早在2015年就是康耐視的客戶，應用了有關視覺和讀碼產品，對康耐視比較熟悉和信任?！鄙a(chǎn)主管指出，“當我們把需求給到康耐視的相關人員后， 他們積極來現場考察交流，并推薦適合該項目的In-Sight 7802視覺系統，而且順利進行了樣機現場測試，良好的驗證效果打消了我們的后顧之憂?！?/FONT>
據他介紹，In-Sight 7802視覺系統是全功能的強大視覺系統，能夠?qū)Ω鞣N零件執行快速、精確的檢測。在現場測試中，當工件到達位置后，氣缸頂升機構將座椅固定，配備In-Sight 7802視覺系統的機器人分別拍攝螺絲的位置，然后視覺系統給出偏差值后，并傳輸給 PLC，PLC再將補償值傳輸給機器人執行擰緊動作。延鋒安道拓的現場技術人員驚喜地發現，機器人在視覺系統的引導下，精準地定位螺絲，并實現了自動緊固，整個過程十分流暢輕松。而且，In-Sight 7802視覺系統可以同時適用幾種不同型號的座椅擰緊工藝。

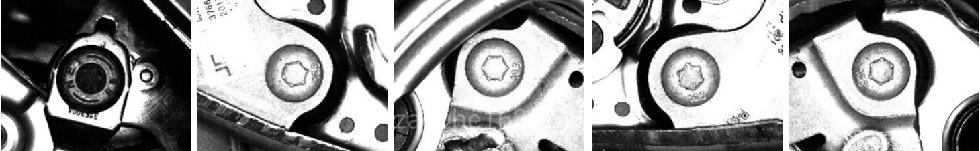

視覺系統識別螺絲的圖片
“每次螺釘來的位置都不一樣，但是視覺系統都能引導協作機器人找到準確的位置。我們部署機器人完成自動擰緊之后，整個生產過程做到了百分百的防錯?！鄙a(chǎn)主管為In-Sight 7802視覺系統的出色表現點贊，“自動化系統非常精密，任何一個環節出問題，都會給整個生產線帶來很大的損失。康耐視的產品保證了產線機器人系統的可靠安全運行，而且他們良好的服務也打動了我們，最終本項目就選擇了康耐視的 In-Sight 7802視覺系統?！?/FONT>
運行穩定可靠，提升生產效益
在使用和逐漸熟悉In-Sight 7802視覺系統過程中，延鋒安道拓的生產工程師們不斷發現了它的更多卓越性能。借助閃電般的采集速度和業界領先的視覺工具，包括 PatMax RedLine? 、SurfaceFX和 OCRMax? ，In-Sight 7000視覺系統能夠?qū)崿F(xiàn)快速定位零件和準確地執行所需檢測。而且它設計靈活，配備了各種可現場更換的照明和光學元件，使其可根據應用進行現場定制。
“In-Sight 7802視覺系統除了產品質量可靠以外，而且在全套強大的康耐視視覺算法和視覺工具的支持下，非常容易上手操作和學習?！鄙a(chǎn)主管評價說，“工程師也不需要有專業的程序開發基礎，編程簡單，部署起來很靈活，我們可以自己維護甚至改造?！?/FONT>
目前，In-Sight 7802視覺系統已在延鋒安道拓的汽車座椅產線穩定運行超過一年，有效地防止人工出錯，提升了產品安全。產線的生產效率和產品質量都比以往大有改觀，而且節約了2個人工，企業在2年半的時間內即可收回投資成本。
“在與康耐視的合作過程中，視覺系統的開發時間少，現場調試周期也短，而且在改變需求或遇到問題時，康耐視的工程師都能迅速響應，保證了生產的順利進行，這是我們企業最需要的。”延鋒安道拓的生產主管最后總結說，“使用康耐視的產品，我們很放心，也會積極向同行推薦。在以后技改項目后，我們還會加深與康耐視的進一步合作，繼續為企業發展提供優秀的裝備支持！”

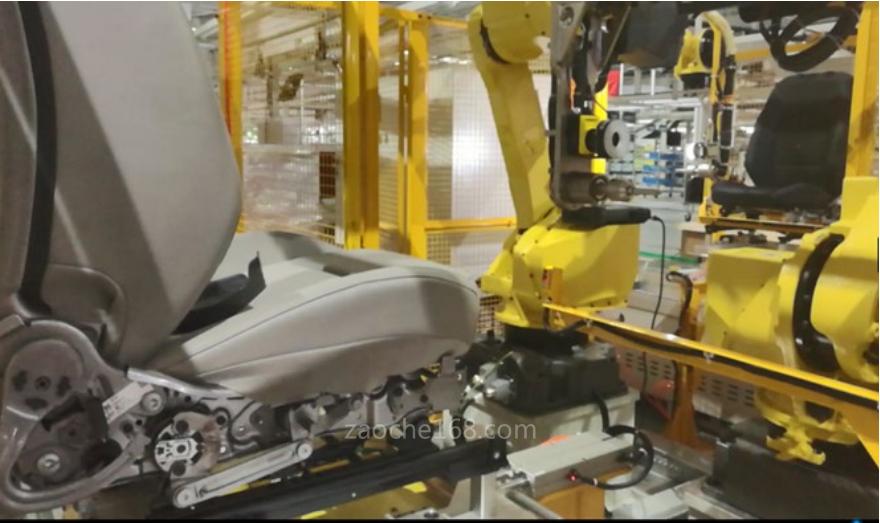

視覺引導機器人自動緊固螺絲的現場照片
