在如今的車輛之中，高級駕駛員輔助系統(ADAS)的重要性與日俱增。它們可以幫助盡可能減少人為操作錯誤，提升駕駛員和道路安全。早期的ADAS只包含單個自動駕駛員輔助功能，例如使用一個雷達傳感器的自適應巡航控制功能?，F在，越來越多的ADAS功能被應用到汽車上，例如自動緊急停車、盲點監測、車輛/行人報警和避讓、車道偏離報警和輔助等。ADAS的發展意味著這些車輛會使用更多的傳感器和攝像頭、功能強大的實時數據處理和計算，以及高速通信，而這些均提高了耗電量。例如，第一代ADAS片上系統(SoC)(例如2008年的Mobileye EyeQ)僅消耗2W~3W功率。但新發布的ADAS SoC，例如NVIDIA? Xavier?，由于強大的數據處理和計算能力，需消耗20W~30W或更多功率。ADAS的電源由12V電池提供。它先被轉換成5V或3.3V中間供電軌，然后轉換成SoC內核、接口、外設等所需的不同的低電壓。在ADAS SoC的功耗增大之后，中間供電軌轉換器需要輸出10A或更高的電流，以滿足其要求。
在設計大電流中間電源時，傳統方法是使用降壓控制器。但是，由于需要使用外部MOSFET，所以這種方法的總解決方案尺寸較大。因此很難將控制器電源解決方案安裝到空間有限的位置，這是汽車ADAS應用面臨的常見問題。關于汽車開關電源的另一個問題是：電磁輻射。電源設計人員需要解決嚴格的輻射和傳導電磁輻射限制帶來的挑戰，汽車行業必須遵守該限制。在功耗增加之后，這些電磁輻射標準更難以滿足。為了滿足功率、尺寸和電磁輻射限制，ADI公司開發了2款42V大電流單片式Silent Switcher穩壓器：LT8638S和LT8648S。
使用LT8638S的緊湊型10A/12A峰值電源解決方案
LT8638S是一款42V、10A單通道降壓穩壓器，采用4mm × 5mm LQFN封裝，其中包含所有控制電路和MOSFET。短時間內，其輸出電流可以達到12A。LT8638S是非常適合用于緊湊型10A中間供電軌的替代選項。圖1顯示了典型的5V/10A LT8638S的原理圖。LT8638S穩壓器的開關頻率可在200kHz至3MHz范圍內調節。表1列出了400kHz LT8638S電路和2MHz LT8638S電路的主要組成部分。圖2顯示在演示板DC2929A上，在400kHz和2MHz時，LT8638S的效率和溫度升高情況。
圖1.使用LT8638S的5 V/10 A電源
圖2.圖1所示的電路的效率和溫度上升情況
比較LT8638S 400kHz電路和LT8638S 2MHz電路，可以看出，400kHz電路的電感大小是2MHz電感的2.5倍，400kHz電路的輸出電容的大小是2MHz輸出電容的3倍。所以，對于非常關注尺寸大小和成本的應用，2MHz開關頻率更為合適。阻礙電源設計工程師使用2MHz(開關頻率)的主要問題是效率和熱性能，因為在高開關頻率下，開關損耗會顯著增大。LT8638S使用快速開關邊沿來盡可能降低開關損耗，以緩解這些問題，如圖3所示。如圖2所示，在開關頻率為2MHz，輸出功率為50W時，LT8638S的溫度僅上升60°C。在10A負載下，2MHz和400kHz開關頻率之間的效率差異在1.5%以內。

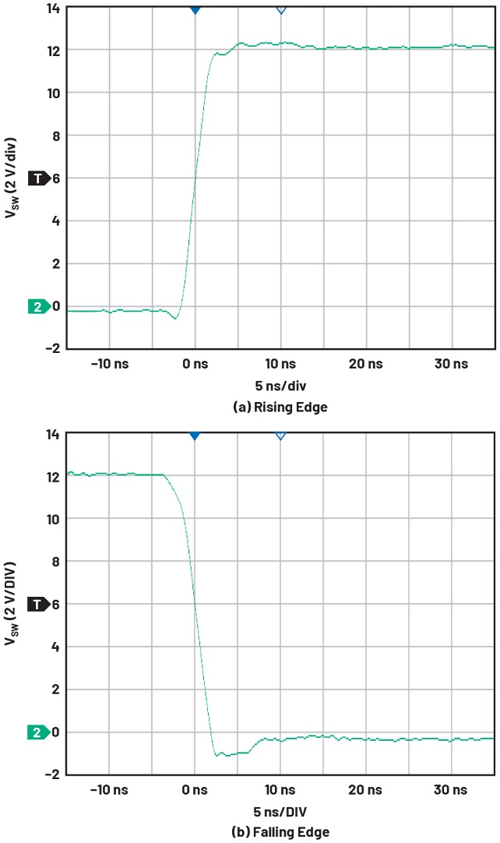

圖3.輸入為12V，負載為10A時，LT8638S的開關邊沿
在高開關頻率下，快速開關邊沿有助于提高效率，但可能會加劇電磁輻射。LT8638S采用Silent Switcher架構，不但支持快速開關邊沿，還可實現更低的EMI，且解決方案的尺寸要更小。圖4顯示EMI很低的2MHz LT8638S電路。為了實現出色的EMI性能，該穩壓器連接SYNC/MODE引腳和INTVCC引腳，以使用展頻模式。圖5顯示采用圖4的電路時LT8638S的輻射，測試設置由CISPR 25標準定義。紅線代表CISPR 25 5類限值，這是汽車行業中要求最嚴格的輻射規范。采用很少的幾個額外組件構成輸入濾波器(如圖4所示)，LT8638S可以滿足CISPR 25 5類規范嚴格的峰值和平均值限值。
圖4.EMI很低的LT8638S電路
圖5.圖4所示的電路(在10A時，12V輸入轉換為3.3V輸出)的輻射EMI和傳導EMI
使用LT8648S、電流更高的單片式電源解決方案
復雜的ADAS需要使用多個SoC，以及多個攝像頭和傳感器。例如，免接觸式ADAS可能采用多個非常耗電的芯片，以及多達11個攝像頭。LT8648S具有高于LT8638S的輸出電流能力，可以安裝在這些復雜的ADAS所需的中間供電軌上。LT8648S是一款單片式42V、15A降壓穩壓器，其輸出電流和功率電平與使用外部MOSFET的功率控制器解決方案相近。通過并行使用多個LT8648S，可以進一步擴展其電流能力。
圖6顯示并行使用兩個LT8648S器件的3.3V/25A, 2MHz電路的原理圖。這兩個LT8648S穩壓器有共同的輸入和輸出。EN/UV和SS引腳連接，確保兩個穩壓器能按照相同的壓擺率同時啟動。LT8648S使用峰值電流模式控制，使得誤差放大器輸出VC電壓與負載電流相關。通過連接VC和FB引腳，這兩個并行的LT8648S無需使用外部電路，即可實現不錯的電流平衡。U1 LT8648S的CLKOUT引腳連接至U2 LT8648S的SYNC/MODE引腳。連接之后，兩個LT8648S穩壓器實現同步，且支持180°相移。
圖6.并行使用兩個LT8648S的2MHz 3.3V/25A應用
圖7所示圖6電路的效率和溫度上升情況。U1和U2的溫度幾乎相同，表示該并行應用實現了不錯的電流均衡。高開關頻率和外部補償支持實現快速瞬態響應。圖8顯示圖6所示的電路的負載瞬態響應。
圖7.圖6所示的電路的效率和溫度上升情況
圖8.圖6所示的電路的10A至20A負載瞬態響應
結論
本文介紹兩款高電流42V單片式Silent Switcher穩壓器LT8638S和LT8648S。它們具有高效率和低輻射，緩解了在嚴苛的汽車應用環境中存在的散熱和EMI問題。LT8638S和LT8648S集成MOSFET，為快速發展的汽車ADAS所需的高電流中間電源提供尺寸小巧的解決方案。
